راهنمای کامل دسترسی به دریچه ها: انواع، نصب و نکات

یک دریچه دسترسی پانل، در یا دهانه ای است که در کف، سقف، دیوار یا سقف تعبیه شده است که ورود به فضاهای مخفی - مانند فضاهای خزیدن، فضاهای خالی اتاق زیر شیروانی، تعقیب و گریزهای مکانیکی، یا مناطق شهری - را بدون نیاز به تخریب سازه های اطراف فراهم می کند. دریچه دسترسی مناسب باعث صرفه جویی در ساعات کار تعمیر و نگهداری پرهزینه می شود و از نظر قانونی در بسیاری از قوانین ساختمانی برای سیستم های مکانیکی و الکتریکی پنهان مورد نیاز است. این راهنما هر نوع اصلی، استانداردهای حاکم بر آنها، نحوه انتخاب دریچه صحیح برای برنامه شما، و بهترین شیوه ها برای نصب و نگهداری را پوشش می دهد.

اکسس دریچه چیست و چرا اهمیت دارد؟

دریچه های دسترسی به عنوان دروازه بین فضاهای اشغال شده و زیرساخت های پنهان عمل می کنند. شیرهای قطع کننده لوله کشی، جعبه های اتصال الکتریکی، کانال های تهویه مطبوع و نقاط بازرسی سازه، همگی برای سرویس های معمول به دریچه ها متکی هستند. بدون آنها، هر تماس تعمیر و نگهداری خطر پارگی سطوح تمام شده را دارد - هزینه های تعمیر را اضافه می کند که به سرعت از قیمت اصلی دریچه پنج یا بیشتر فراتر می رود.

فراتر از راحتی، دریچه های دسترسی عملکردهای ایمنی و کدهای حیاتی را انجام می دهند:

• بخش 1209 کد بین المللی ساختمان (IBC) به منافذ دسترسی برای فضاهای خزنده و اتاق زیر شیروانی نیاز دارد.
• NFPA 96 پنل های قابل دسترسی را در سیستم های اگزوز آشپزخانه تجاری الزامی می کند.
• دریچه های دارای درجه آتش نشانی UL درجه بندی های لازم در برابر آتش را در مجموعه های کف/سقف حفظ می کنند.
• OSHA 29 CFR 1910.23 دهانه های کف و نرده های محافظ یا پوشش های مورد نیاز برای محافظت از کارگران را پوشش می دهد.

در ساختمان‌های تجاری، عدم ارائه دریچه‌های دسترسی منطبق می‌تواند منجر به بازرسی‌های ناموفق، تأخیر در پروژه و جریمه‌های قابل‌توجه شود - گاهی اوقات بیش از 10000 دلار برای هر تخلف در حوزه‌های قضایی با اجرای دقیق.

انواع اصلی دریچه های دسترسی

دریچه های دسترسی در درجه اول بر اساس محل نصب و الزامات عملکرد آن محیط طبقه بندی می شوند. درک این دسته بندی ها نقطه شروع هر تصمیم گیری در خصوص مشخصات است.

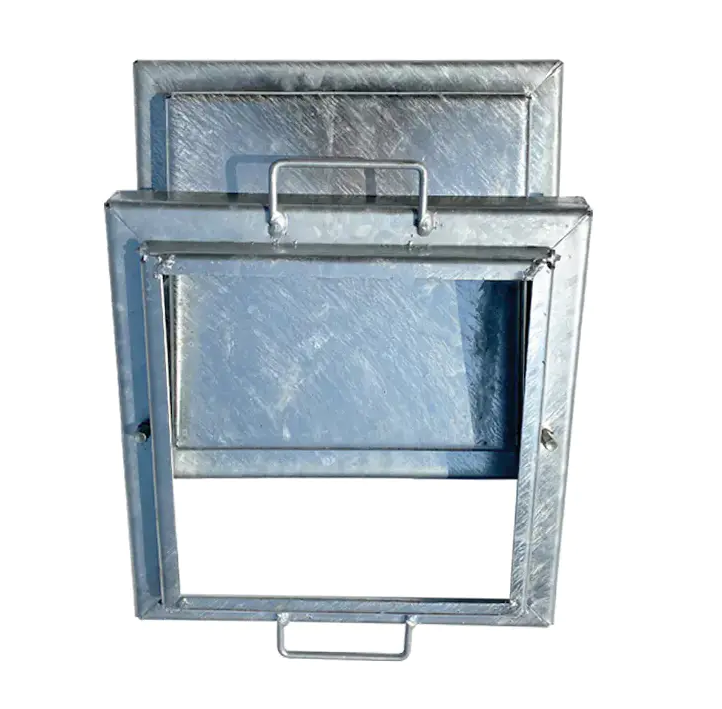

دریچه های دسترسی به طبقه

دریچه های کف برای مقاومت در برابر ترافیک پیاده و در محیط های صنعتی، بارهای لیفتراک طراحی شده اند. آنها با روکش‌های فرورفته ساخته می‌شوند، بنابراین با سطح اطراف همسطح می‌شوند. مواد متداول قاب شامل فولاد گالوانیزه گرم (برای مناطق بیرونی یا مرطوب) و آلومینیوم (برای کاربردهای حساس به وزن) است. یک دریچه استاندارد کف تک برگ برای یک ساختمان تجاری معمولاً 24 × 24 اینچ است، اگرچه اندازه های سفارشی تا 96 × 96 اینچ برای دسترسی به تجهیزات بزرگ در دسترس است.

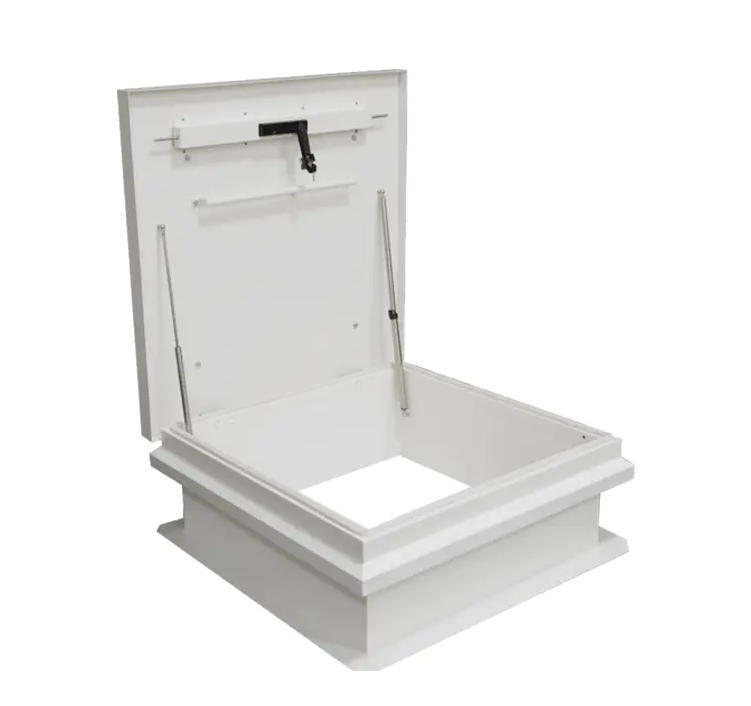

دریچه دسترسی سقف

دریچه های سقفی دسترسی ایمن و ضد آب و هوا به پشت بام ها را برای نگهداری تهویه مطبوع، سرویس آنتن و خروج اضطراری فراهم می کنند. آنها باید ضد آب باشند، از نظر حرارتی شکسته شوند تا از تراکم جلوگیری شود، و به اندازه کافی قوی باشند تا در برابر بالا آمدن باد مقاومت کنند. ANSI/SPRI WH-1 استاندارد صنعتی برای مقاومت در برابر باد بر روی دریچه های پشت بام است. یک دریچه سقفی مشخص شامل یک مکانیسم کمک فنر فشاری است - اکثر مدل‌ها در را با زاویه 75 درجه باز می‌کنند و بازوی باز نگه‌دارنده برای بادهای تا 50 مایل در ساعت است.

پانل های دسترسی به دیوار و سقف

این پانل ها برای دسترسی به اجزای مخفی لوله کشی، الکتریکی و HVAC در فضاهای داخلی مسکونی و تجاری استفاده می شود. قاب‌های مهره‌ای دیوار خشک به پانل اجازه می‌دهند که به طور همسطح گچ کاری شده و رنگ آمیزی شوند تا با دیوار اطراف مطابقت داشته باشد و تقریباً نامرئی شوند. اندازه‌های مسکونی استاندارد شامل 12 × 12 اینچ، 14 × 14 اینچ، و 22 × 30 اینچ است.

دریچه دسترسی دارای رتبه آتش

دریچه‌های دارای رتبه آتش بر اساس استانداردهای UL 10B (فشار مثبت) یا UL 10C (فشار خنثی) آزمایش می‌شوند و رتبه‌بندی‌های ساعتی - معمولاً 1 ساعت یا 1.5 ساعت - مطابق با مجموعه اطراف تعیین می‌شوند. آنها دارای مهرهای متورم هستند که در دماهای بالا منبسط می شوند تا از انتشار دود و شعله جلوگیری کنند. نصب یک پنل غیررتبه‌بندی‌شده در یک مجموعه دارای رتبه آتش، نقض کدی است که می‌تواند فهرست کل اسمبلی را باطل کند.

دریچه های ضد هوا و عایق

این دریچه‌ها که در ساختمان‌های کم‌مصرف انرژی و کاربردهای آب و هوای سرد استفاده می‌شوند، دارای واشرهای محیطی پیوسته و هسته‌های عایق صلب با مقادیر R معمولاً از R-5 تا R-20 هستند. در پروژه‌های خانه غیرفعال یا خالص صفر، یک دریچه زیر شیروانی بدون عایق می‌تواند سهم نامتناسبی از کل تلفات حرارتی داشته باشد - مطالعات نشان می‌دهد که یک دریچه بدون عایق 22 × 30 اینچ می‌تواند به اندازه یک بخش دیوار عایق نشده 9 فوت مربعی گرما را از دست بدهد.

مقایسه انواع دریچه دسترسی

معیارهای انتخاب کلیدی

انتخاب دریچه اشتباه منجر به نقض کد، خرابی زودهنگام یا دسترسی ناکافی می شود. قبل از تعیین هر محصولی عوامل زیر را ارزیابی کنید.

الزامات بارگذاری

دریچه های کف در مناطق عابر پیاده به حداقل 300 پوند ظرفیت بار زنده نیاز دارند. مناطق وسایل نقلیه نیاز به دریچه هایی دارند که برای بارگیری بزرگراه H-20 (تا 32000 پوند در هر محور) درجه بندی شده اند. همیشه کلاس بار را قبل از اندازه مشخص کنید، زیرا عمق قاب سازه به طور قابل توجهی بین رتبه بندی ها تغییر می کند.

مواد و مقاومت در برابر خوردگی

انتخاب مواد به محیط در معرض قرار گرفتن بستگی دارد:

• فولاد (گالوانیزه گرم): مقرون به صرفه ترین برای کاربردهای داخلی و سرپوشیده در فضای باز. مناسب برای اکثر پروژه های تجاری
• آلومینیوم: سبک وزن و به طور طبیعی مقاوم در برابر خوردگی؛ برای محیط های ساحلی و کاربردهای پشت بام که وزن اهمیت دارد ترجیح داده می شود.
• فولاد ضد زنگ (304 یا 316): مورد نیاز در کارخانه های فرآوری مواد غذایی، محیط های دریایی و تاسیسات شیمیایی؛ به طور قابل توجهی گران تر است اما چندین دهه عمر مفید را ارائه می دهد.
• GRP / فایبرگلاس: غیر رسانا و ضد خوردگی؛ در نزدیکی پست های الکتریکی یا در محیط های شیمیایی بسیار تهاجمی استفاده می شود.

اندازه و فاصله باز شدن

برای دسترسی پرسنل، دهانه شفاف (نه قاب OD) باید حداقل 22 × 30 اینچ در هر IBC و اکثر کدهای حوزه قضایی باشد. دسترسی به تجهیزات باید حول بزرگ‌ترین مؤلفه‌ای که باید از آن عبور کند اندازه شود - حداقل 4 اینچ فاصله را در همه طرف‌های پاکت تجهیزات اضافه کنید. دهانه ناهموار را با دقت اندازه گیری کنید. فلنج های قاب معمولاً 2 تا 4 اینچ در هر طرف به اندازه اسمی دریچه اضافه می کنند.

امنیت و قفل

دریچه های دسترسی در مناطق عمومی یا نیمه عمومی باید دارای سخت افزار مقاوم در برابر دستکاری باشند. گزینه‌ها شامل قفل‌های استوانه‌ای کلیددار، قفل‌های اسلم فنری، و قفل‌های قفل دار هستند. در زیرساخت‌های حیاتی (تصفیه آب، پست‌های برق)، دریچه‌ها اغلب دارای مکانیسم‌های قفل دوگانه و لبه‌های ضد پری هستند. برای دریچه های سقفی که مشمول الزامات خروج هستند، سخت افزار پانیک که از داخل بدون کلید باز می شود، طبق بخش IBC 1010 اجباری است.

عملکرد حرارتی و صوتی

در ساختمان های مطبوع، دریچه بدون عایق جریمه مستقیم انرژی است. برای انطباق با ASHRAE 90.1-2022، دریچه های اتاق زیر شیروانی و فضای خزنده در مناطق آب و هوایی 3-8 باید حداقل مقادیر عایق را داشته باشند که اکنون با مجموعه اطراف مطابقت دارد. دریچه‌های دارای رتبه آکوستیک - با رتبه‌بندی STC بین 35 و 52 - برای استودیوهای ضبط، امکانات پزشکی و اتاق‌های سرور که عایق‌سازی صدا در آنها حیاتی است، مشخص شده‌اند.

بهترین روش های نصب

حتی دریچه ای که به خوبی مشخص شده باشد، در صورت نصب نادرست، پیش از موعد از کار می افتد یا خطرات ایمنی ایجاد می کند. این دستورالعمل ها را برای عملکرد طولانی مدت قابل اعتماد دنبال کنید.

آماده سازی باز کردن خشن

دهانه ناهموار باید مربع و شاقول تا 1/8 اینچ بیش از 4 فوت باشد. حاشیه های بتنی برای دریچه های کف باید حداقل 28 روز قبل از تنظیم قاب خشک شوند، یا از دوغاب غیر منقبض برای پر کردن شکاف ها استفاده کنید. برای دریچه های سقفی، ارتفاع حاشیه باید حداقل 8 اینچ بالاتر از سطح سقف تمام شده طبق دستورالعمل NRCA باشد تا از نفوذ آب جلوگیری شود.

یکchoring and Frame Setting

یکchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.

دریچه های سقفی ضد آب و هوا

شایع ترین علت نشتی دریچه سقف، ادغام نامناسب با غشای سقف به جای دریچه معیوب است. غشاء باید بر اساس الزامات سازنده سقف، به سمت بالا و بالای حاشیه بچرخد - معمولاً حداقل 6 اینچ پایه عمودی. نوار چشمک زن را به تمام گوشه ها و درزها بزنید. هرگز برای مهر و موم کردن اتصالات حاشیه به عرشه، تنها به درزگیر تکیه نکنید.

تنظیم و تست سخت افزار

پس از نصب، هر جزء عملیاتی را تست کنید:

1. بررسی کنید که درب آزادانه باز شود و بازوهای باز نگه دارید در زاویه مشخص شده به طور مثبت درگیر شوند.
2. با کلیدهای ارائه شده اطمینان حاصل کنید که همه قفل ها به خوبی کار می کنند.
3. بررسی کنید که درب با فشار یکنواخت واشرهای محیطی صاف بسته شود.
4. برای دریچه‌های فنری، کشش فنر را تنظیم کنید تا درب به بیش از 30 پوند نیرو برای باز کردن نیاز نداشته باشد (طبق دستورالعمل‌های ANSI/BHMA A156.19).
5. نصب را با عکس مستند کنید و مدل دریچه، اندازه و جزئیات سخت افزار را برای فایل تعمیر و نگهداری ساختمان ثبت کنید.

برنامه تعمیر و نگهداری و نقاط بازرسی

دریچه‌های دسترسی اغلب در طول تعمیر و نگهداری معمول ساختمان نادیده گرفته می‌شوند، که منجر به مسدود شدن لولاها، فریم‌های خورده‌شده و واشرهای آسیب‌دیده می‌شود که همه در بدترین لحظه ممکن کشف می‌شوند. یک برنامه بازرسی ساختاریافته از خرابی های اضطراری جلوگیری می کند.

چک های فصلی

• لولاها و مکانیسم های چفت را با یک روان کننده خشک PTFE روغن کاری کنید (از روان کننده های مبتنی بر روغن که گرد و غبار را جذب می کنند خودداری کنید).
• واشرها را از نظر ترک خوردگی، مجموعه فشرده سازی یا بخش های از دست رفته بررسی کنید.
• بررسی کنید که بازوهای باز نگه داشته شده به درستی درگیر شده و رها کنید.

یکnual Checks

• اتصالات قاب به بستر را از نظر خوردگی یا شل شدن بررسی کنید.
• برای دریچه‌های سقف، چشمک‌زدن حاشیه و لبه غشایی را برای بلند کردن، ترک خوردن یا جدا شدن بررسی کنید. بیش از 60 درصد نشتی دریچه سقف از نقاط پایانی چشمک زن منشاء می گیرد ، نه در خود درب.
• دریچه های دارای درجه آتش را برای عملکرد خود بسته شدن آزمایش کنید و از سالم بودن مهر و موم های آتش زا اطمینان حاصل کنید.
• اطمینان حاصل کنید که سیلندرهای قفل کلید صحیح را می پذیرند و با سخت افزار غیر منطبق جایگزین نشده اند.

زمان تعویض به جای تعمیر

یک دریچه را زمانی که: فریم از طریق خوردگی یا تغییر شکل ساختاری نشان می دهد، تعویض کنید. پس از تنظیم سخت افزار، درب دیگر بسته نمی شود. برچسب درجه بندی آتش وجود ندارد یا ناخوانا است (مجموعه لیست UL خود را از دست می دهد). یا دریچه قبل از الزامات کد فعلی برای سکونت شما است. هزینه جایگزینی یک دریچه تجاری استاندارد - معمولاً 200 تا 1500 دلار بسته به نوع و اندازه - بسیار کمتر از مواجهه با مسئولیت یک واحد ناسازگار یا شکست خورده است.

اشتباهات رایجی که باید از آنها اجتناب کنید

پیمانکاران باتجربه و مدیران تاسیسات همچنان با همان خطاهای تکراری مواجه می شوند. دانستن آنها از قبل از دوباره کاری پرهزینه جلوگیری می کند.

• تعیین بر اساس اندازه اسمی بدون تأیید باز شدن واضح: یک دریچه کف "24 × 24" ممکن است یک دهانه شفاف فقط 21.5 × 21.5 اینچ بعد از قاب داشته باشد. همیشه باز بودن شفاف در برگه اطلاعات محصول را بررسی کنید.
• استفاده از پنل داخلی در فضای باز: پانل های دیوار خشک استاندارد برای قرار گرفتن در معرض رطوبت رتبه بندی نمی شوند. حتی یک مکان بیرونی سرپوشیده حداقل به یک واحد فولادی یا آلومینیومی گالوانیزه با واشر EPDM نیاز دارد.
• نادیده گرفتن برچسب UL در مجموعه های دارای درجه آتش: جایگزینی یک محصول "مشابه" فهرست نشده، رتبه مونتاژ را باطل می کند و در صورت ادعای خسارت آتش سوزی، یک تعهد ایجاد می کند.
• نصب دریچه های سقفی بدون طرح حفاظت از سقوط: OSHA 1926.502 به حفاظت از دهانه های پشت بام در هنگام نصب نیاز دارد. دریچه سقف نیز به خودی خود الزامات نرده محافظ برای لبه های محافظت نشده را برآورده نمی کند - اغلب به نرده های جداگانه یا قفس های ایمنی نیاز است.
• فراموش کردن هماهنگی با پیمانکار سقف: قبل از نصب غشا باید حاشیه های دریچه تنظیم شود. بهسازی یک حاشیه در یک غشای تمام شده تقریباً همیشه یکپارچگی ضد آب را به خطر می اندازد.

دسترسی به دریچه ها در برنامه های خاص

منازل مسکونی

در ساخت و سازهای مسکونی، مهم ترین مکان های دریچه زیر شیروانی (حداقل 22 × 30 اینچ بازگشایی برای IRC R807.1)، فضای خزنده (حداقل 18 × 24 اینچ در هر IRC R408.4)، و پانل های دسترسی به حمام یا آشپزخانه در پشت دریچه های لوله کشی هستند. دریچه های اتاق زیر شیروانی عایق شده با مقدار R مطابق با عایق اطراف، تلفات گرما را کاهش می دهند و به طور فزاینده ای توسط کدهای انرژی در مناطق آب و هوایی 4 و بالاتر الزامی می شوند.

ساختمان های تجاری و سازمانی

ساختمان های بزرگتر به یک ماتریس هماهنگ از دریچه های برنامه ریزی شده در مرحله طراحی متکی هستند. مهندسان مکانیک معمولاً محل دریچه ها را در پلان های سقف منعکس شده و پلان های کف به عنوان بخشی از اسناد قرارداد مشخص می کنند. برای مثال، یک بیمارستان با اندازه متوسط، ممکن است دارای بیش از 200 پانل دسترسی مجزا باشد که به سیستم‌های لوله‌کشی، گاز پزشکی، برق و تهویه مطبوع خدمات می‌دهند – که هر کدام برای مطابقت با الزامات عملکرد مجموعه اطراف خود انتخاب شده‌اند.

تاسیسات صنعتی و زیربنایی

تصفیه خانه‌های فاضلاب، نیروگاه‌ها و تونل‌ها از دریچه‌های کف سنگین استفاده می‌کنند که برای مقاومت در برابر ترافیک دائمی پیاده‌روی، قرار گرفتن در معرض مواد شیمیایی و گاهی اوقات بارهای وسایل نقلیه ساخته شده‌اند. کانال های تخلیه فرو رفته در اطراف قاب از نفوذ آب جلوگیری می کند. در سناریوهای ورود به فضای محدود (CSE) که توسط OSHA 1910.146 تنظیم شده است، ابعاد دهانه دریچه و هندسه رویکرد باید با ورود به PPE کامل، از جمله دستگاه تنفسی مستقل، سازگار باشد.
