یک راهنمای کامل و مفید برای انواع پانل های دسترسی به دیوار خشک و مراحل نصب

پانل دسترسی Drywall چیست و چرا اهمیت دارد؟

پانل دسترسی به دیوار خشک یک در قابل جابجایی یا لولایی است که در دیوار یا سقف تخته گچی نصب می شود و یک دهانه قابل استفاده برای دسترسی به لوله کشی، جعبه های اتصال الکتریکی، دمپرهای تهویه مطبوع یا اجزای ساختاری بدون بریدن دیوار خشک تمام شده در هر بار فراهم می کند. انتخاب نوع پنل مناسب و نصب صحیح آن در اولین بار باعث صرفه جویی در ساعت ها در کار تعمیر می شود و از آسیب پرهزینه دیوار خشک در هر تماس خدمات بعدی جلوگیری می کند.

با توجه به برآوردهای صنعت، نامناسب یا اندازه اشتباه است پنل دسترسی به ازای هر بازدید از خدمات به طور متوسط 2 تا 4 ساعت کار اصلاحی اضافه می کند. این راهنما هر دسته بندی اصلی پانل، قوانین اندازه و قاب بندی حیاتی، و مراحل نصب کامل را پوشش می دهد تا پیمانکاران و DIYers بتوانند یک بار آن را درست انجام دهند.

انواع اصلی پانل های دسترسی Drywall

درک اینکه کدام نوع پانل با پروژه شما مناسب است، مهم ترین تصمیم است. انتخاب نادرست منجر به شکاف ها، لرزش ها، خرابی کدها یا پانل هایی می شود که به سادگی نمی توانند در فضاهای تنگ باز شوند.

پانل های فلنج مهره ای دیوار خشک استاندارد

اینها رایج ترین پانل های مسکونی هستند. یک قاب فلزی یا پلاستیکی با فلنج مهره‌ای از دیوار خشک در یک دهانه ناهموار قاب قرار می‌گیرد و خود درب، دیوار خشک را می‌پذیرد تا پانل به طور یکپارچه با دیوار اطراف ترکیب شود. اندازه های معمولی از 6×6 اینچ تا 24×24 اینچ متغیر است. آنها برای دیوارها و سقف هایی که پس از نصب رنگ آمیزی می شوند، مناسب هستند و پوششی تقریبا نامرئی ایجاد می کنند.

پانل های دسترسی فلاش (چفت پیچ گوشتی)

پانل های فلاش دارای یک در فلزی یا پلاستیکی جامد هستند که دقیقاً در سطح دیوار قرار می گیرد. یک قفل پیچ گوشتی ربع دور در را بسته نگه می دارد. این موارد در ساختمان‌های تجاری، اتاق‌های ابزار و فضاهای مکانیکی که در آن‌ها پوشش نامرئی اهمیت کمتری نسبت به ورود سریع و قابل دسترس ابزار دارد، رایج است. اندازه های تجاری استاندارد شامل 12×12، 14×14 و 16×16 اینچ ، اگرچه اندازه های سفارشی به طور گسترده در دسترس هستند.

پانل های دسترسی دارای رتبه آتش

هر زمان که یک دهانه دسترسی به مجموعه دیوار یا سقف دارای درجه آتش نشانی نفوذ کند، توسط کد مورد نیاز است - برای مثال، یک دیوار راهرو دارای رتبه ۱ ساعته یا ۲ ساعته در یک ساختمان چندخانواره یا ساختار تجاری. این پانل‌ها دارای فهرست UL هستند (مانند UL 10B یا UL 10C) و معمولاً از سازه‌های فولادی 20 گیج یا سنگین‌تر با مهر و موم‌های متورم استفاده می‌کنند. استفاده از یک پانل بدون رتبه در یک مجموعه دارای رتبه آتش یک نقض کد است که می تواند منجر به بازرسی های ناموفق و مواجهه با مسئولیت شود.

پانل های دسترسی عایق شده

در دیوارهای بیرونی، دریچه های اتاق زیر شیروانی و سقف های فضای خزنده که عملکرد حرارتی اهمیت دارد استفاده می شود. یک هسته عایق (معمولاً پلی ایزوسیانورات سفت و سخت یا فوم EPS) به پانل درب چسبانده شده است. پانل های عایق با کیفیت به مقادیر R بین R-10 و R-20 دست می یابند ، کمک به حفظ یکپارچگی پوشش ساختمان. برای جلوگیری از نفوذ هوا، به دنبال پانل‌هایی باشید که دارای یک مهر و موم واشر مداوم در اطراف محیط هستند.

پانل های گچی-استاپ (گل در)

طراحی شده برای گچ روکش یا روکش های لایه بردار به جای دیوار خشک نواری. این قاب دارای یک پایه برگشتی گسترده تر است که به عنوان یک لایه گچی عمل می کند. پس از گچ کاری، تنها یک خط موی ظریف، محیط پانل را آشکار می کند. اینها برای پروژه های بازسازی تاریخی که از سیستم های گچ مرطوب استفاده می کنند، انتخاب صحیحی هستند.

سیستم های پانل قابل جابجایی

در برخی از کاربردها - به ویژه در بالای سقف های ریزش یا در تعقیب مکانیکی - یک پانل کاملاً قابل جابجایی بدون لولا ترجیح داده می شود. این پانل ها با گیره یا اصطکاک در یک قاب قرار می گیرند و می توانند به طور کامل بلند شوند و به تجهیزات یا لوله های بزرگ اجازه عبور از دهانه را می دهند. آنها در ساخت و سازهای صنعتی و هتلداری رایج هستند.

قفل کردن پانل های دسترسی

برای پانل های موجود در مناطق دسترسی عمومی که حاوی تابلوهای برق، خاموش کننده گاز یا کنترل های حساس هستند، یک سیلندر قفل کلید یا قفل قفل در درب تعبیه شده است. اکثر قوانین ساختمانی به پانل های قفل برای محفظه های الکتریکی در دسترس عموم نیاز دارند. گزینه‌های قفل سیلندر شامل هسته‌های کلیددار استاندارد یا بهترین/فالکون قابل تعویض برای سیستم‌های کلید اصلی است.

دسترسی به اندازه پانل و الزامات کادربندی

اندازه صحیح دهانه ناهموار و قاب جامد قابل مذاکره نیست. پانل هایی که در قاب های کوچک یا خارج از مربع قرار می گیرند هرگز به صورت صاف بسته نمی شوند یا به درستی آب بندی نمی شوند.

نحوه تعیین اندازه پنل مناسب

دهانه دسترسی باید به اندازه‌ای بزرگ باشد که بازوی فرد - یا در حالت ایده‌آل بالاتنه فرد - به عمیق‌ترین جزء قابل استفاده برسد. به عنوان یک قانون عملی:

• دسترسی سوپاپ یا قطع کننده (تک سوپاپ): حداقل 12×12 اینچ
• دسترسی به جعبه اتصال الکتریکی: حداقل 14×14 اینچ به ازای NEC 314.29
• لوله کشی تمیز کردن یا دسترسی به تله: حداقل 18×18 اینچ
• ورود کامل بدن (هچ فضای خزیدن): حداقل 22×30 اینچ به ازای IRC R408.4

همیشه اصلاحات کد محلی را تأیید کنید، زیرا برخی از حوزه های قضایی به حداقل ابعاد بزرگتر نیاز دارند.

قاب کردن دهانه ناهموار

دهانه ناهموار اگر بین دو گل میخ قرار می گیرد باید با سرهای دوتایی و صفحات آستانه قاب شود، یا اگر یک محل گل میخ را قطع کند با گل میخ های فلج و مسدود شود. دهانه ناهموار باید ¼ اینچ تا ½ اینچ بزرگتر از ابعاد بازشو ناهموار فهرست شده پانل باشد. در هر طرف برای تنظیم سطح و شاقول. از یک تراز و مربع روی هر عضو قاب استفاده کنید - یک قاب پانلی که حتی 1/8 اینچ از شاقول نصب شده باشد در هنگام بسته شدن بسته می شود.

ملاحظات فاصله گل میخ و تیرچه

قاب استاندارد 16 اینچی در مرکز، پانل هایی تا عرض 14 اینچ را بدون قاب اضافی در خود جای می دهد. برای کادربندی 24 اینچی در مرکز، پانل‌هایی تا عرض 22 اینچ در یک محفظه قرار می‌گیرند. هر پانل پهن‌تر از یک محفظه منفرد به اعضای قاب‌بندی مضاعف در هر طرف نیاز دارد برای حفظ یکپارچگی ساختار دیوار.

ابزار و مواد مورد نیاز برای نصب

جمع آوری همه چیز قبل از شروع کار از سفرهای میان کار به فروشگاه سخت افزار جلوگیری می کند و کار را به نحو احسن پیش می برد.

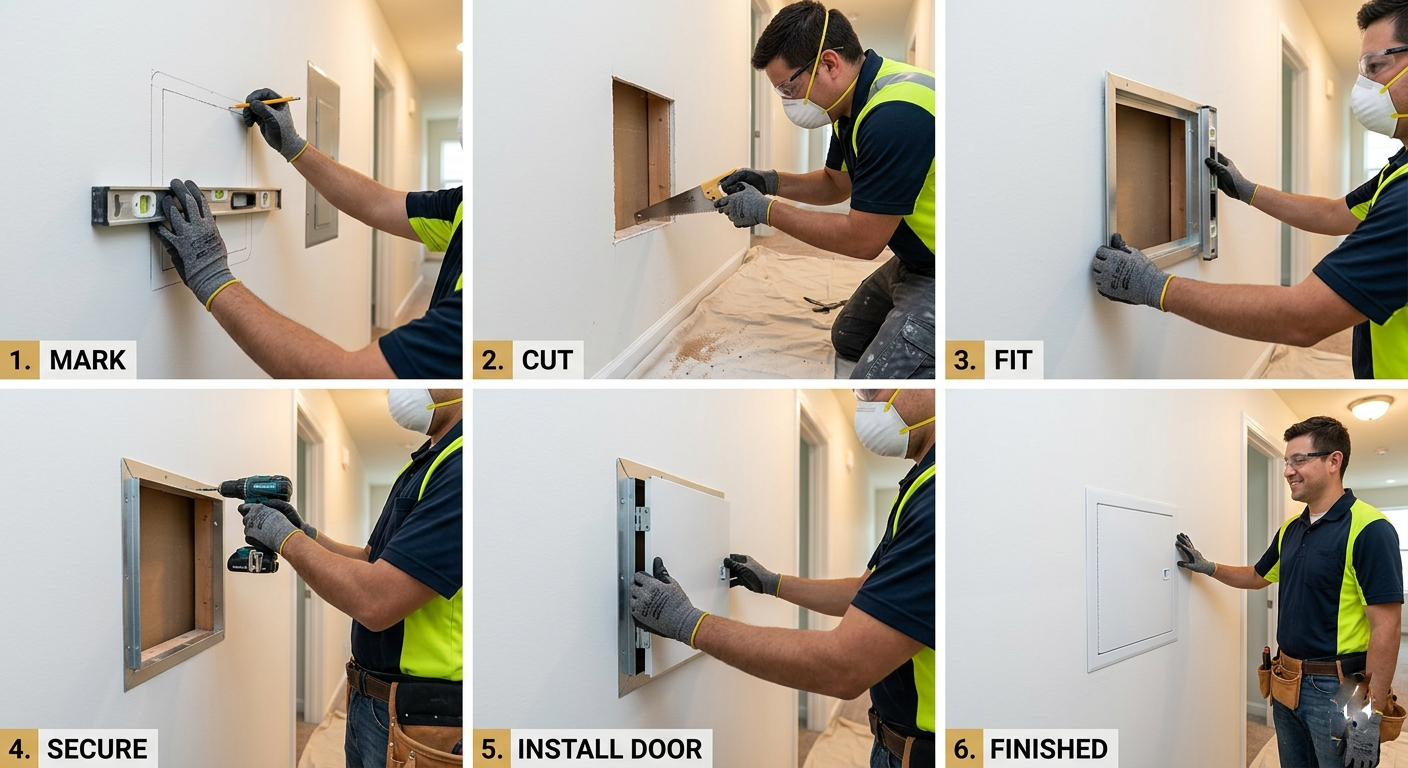

نصب گام به گام پنل دسترسی Drywall

این مراحل را به ترتیب دنبال کنید. پرش از جلو - به خصوص در طرح بندی و کادربندی - دلیل اصلی ناهماهنگی پانل ها و تماس های برگشتی است.

مرحله 1: ابزارهای کاربردی را بیابید و باز شدن را علامت بزنید

از یک ناودانی یاب و یک تستر ولتاژ بدون تماس استفاده کنید تا مطمئن شوید که سیم، لوله یا مجرای برقی از منطقه برش برنامه ریزی شده عبور نمی کند. مرکز مولفه مورد نظر را علامت بزنید، سپس ابعاد دهانه ناهموار را با مداد و مربع قاب بکشید. قبل از برش، دو بار اندازه گیری ها را بررسی کنید. برش سیم کشی برق یا خطوط تامین مس خطرناک و گران است.

مرحله 2: باز کردن را قاب کنید

اگر دهانه در یک محفظه گل میخ قرار می گیرد، ابتدا دیواره خشک را در آن محل جدا کنید (آن را با پانل جایگزین خواهید کرد). مسدودکننده افقی - معمولاً الوار 2×4 - را در بالا و پایین دهانه مورد نظر نصب کنید، بین گل میخ های کناری میخ شده یا پیچ کنید. اگر پانل بیش از یک جای گل میخ را پوشانده است، یک گل میخ شاهی و میخ موبر را در هر طرف اضافه کنید و سربرگ های دوتایی را در بالا و پایین نصب کنید. تمام اعضای قاب باید با سطح ناودانی های موجود همسطح باشند بنابراین قاب پانل صاف می نشیند.

مرحله 3: دیوار خشک را برش دهید

دیوار خشک را در امتداد خطوط چیدمان خود با یک چاقوی کاربردی بکشید، سپس با یک اره ضربه ای یا ابزار نوسانی آن را برش دهید. تیغه را در مقابل قاب محکم نگه دارید تا لبه ای تمیز و پشتیبانی شده ایجاد کنید. قطعه بریده شده را بردارید. اگر لبه دیوار خشک در امتداد دو طرف دهانه پشتیبانی نمی شود (بدون گل میخ در پشت آن)، یک بلوک پشتیبان 2×4 اضافه کنید تا به قاب پانل چیزی برای چسباندن بدهید.

مرحله 4: قاب پانل را تنظیم کنید

قاب پانل را به داخل دهانه بلغزانید. برای پانل های فلنج مهره ای، فلنج از همه طرف به اندازه ¾ اینچ روی سطح دیوار خشک همپوشانی دارد. قاب را از نظر سطح و شاقول بررسی کنید - در صورت نیاز شیلنگ ها را تنظیم کنید. قاب را از طریق سوراخ های از پیش سوراخ شده خود با استفاده از پیچ های ارائه شده به قاب ببندید پیچ های دیوار خشک 1-5/8 اینچی در فواصل حداکثر 8 اینچی . پیچ های روی قاب های پلاستیکی را بیش از حد سفت نکنید، زیرا این کار باعث خم شدن قاب و جلوگیری از بسته شدن درب به صورت همسطح می شود.

مرحله 5: چسباندن و پایان (پانل های مهره-فلنج)

یک لایه نازک از ترکیب مفصل همه منظوره را روی فلنج مهره بمالید و در هر گوشه نوار مشبک قرار دهید. ترکیب را 6 تا 8 اینچ فراتر از لبه فلنج برای انتقال نامرئی پر کنید. لایه دوم را بعد از خشک شدن کامل لایه اول (معمولاً 24 ساعت) بمالید. قبل از آستر زدن با شن 120 کمی سنباده بزنید. سه کت نازک همیشه نتیجه صاف تری نسبت به یک کت ضخیم دارند.

مرحله 6: پرایم کردن، رنگ آمیزی و نصب درج درب

قبل از رنگ آمیزی، دیوار خشک و قسمت فلنج تمام شده را با یک پرایمر دیوار خشک PVA پر کنید. برای پانل‌هایی که دارای درب ورودی دیوار خشک هستند، یک تکه دیوار خشک ½ اینچی را متناسب با فرورفتگی قاب درب برش دهید، آن را با گیره‌ها یا چسب ارائه شده محکم کنید و سطح درج را مطابق با دیوار تکمیل کنید. درب را به لولاهای آن آویزان کنید یا آن را در چارچوب خود قرار دهید و چفت را برای عملکرد نرم تست کنید. صفحه در باید در 1/16 اینچ از سطح دیوار اطراف قرار گیرد - هر شکاف دیگری قابل مشاهده است و نشان دهنده یک خطای کادربندی یا نصب است.

نصب پنل با رتبه آتش: الزامات کد اضافی

نصب پانل دسترسی با درجه آتش شامل مراحل اضافی فراتر از نصب استاندارد است. پیروی نکردن دستورالعمل های نصب UL دقیقاً فهرست و درجه آتش سوزی کل مجموعه دیوار را باطل می کند.

• فقط از نوع و مقدار بست مشخص شده در دستورالعمل نصب محصول UL استفاده کنید - تعویض مجاز نیست.
• طبق دستورالعمل های فهرست، درزگیر متورم یا درزگیر با درجه آتش را در اطراف کل محیط قاب، جایی که با دیوار خشک تماس می گیرد، اعمال کنید.
• درب یا قاب پانل را برش ندهید - هر گونه تغییر فیلد فهرست را باطل می کند.
• پانل را با شماره فهرست UL و درجه مقاومت در برابر آتش در صورت لزوم توسط کد محلی برچسب بزنید.
• نصب پانل (مدل، شماره UL، مکان) را برای سابقه مقاومت در برابر آتش ساختمان مستند کنید.

اکثر حوزه های قضایی از بخش 716 IBC برای پانل های دسترسی دارای رتبه آتش پیروی می کنند. همیشه قبل از نصب در مونتاژ رتبه‌بندی شده، با مرجع قضایی (AHJ) تأیید کنید.

اشتباهات رایج نصب و راه های جلوگیری از آنها

انتخاب بین قاب های فلزی و پلاستیکی

هر دو ماده در کاربرد مناسب به خوبی کار می کنند. این تصمیم به الزامات کیفیت بار، محیط و پایان بستگی دارد.

قاب های فولادی و گالوانیزه فلزی

قاب های فولادی استاندارد حرفه ای برای کاربردهای تجاری، آتش نشانی و پرتردد هستند. فولاد نورد سرد گیج 16 ضربه های تصادفی را بدون خمش کنترل می کند. روکش های گالوانیزه یا روکش پودری در برابر خوردگی در محیط های مرطوب مانند پشت دیوار دوش یا در اتاق های مکانیکی مقاومت می کنند. فریم های فلزی همچنین در صورتی که ناهماهنگی قاب مستلزم یک نقطه لنگر باشد، لنگرهای دیوار خشک را با اطمینان بیشتری می پذیرند.

قاب های پلاستیکی (ABS).

پانل‌های پلاستیکی ABS سبک‌تر، کم‌هزینه‌تر هستند و زنگ نمی‌زنند و برای کاربردهای مسکونی با رطوبت بالا مانند حمام و اتاق‌های لباس‌شویی مناسب هستند. آنها برای مجموعه های دارای درجه آتش یا سقف های بزرگتر از 12×12 اینچ مناسب نیستند به دلیل استحکام ساختاری کمتر قاب های پلاستیکی برای نصب یک نفره آسان تر هستند زیرا وزن آنها به طور قابل توجهی کمتر از پانل های فولادی معادل است.

مشخصات پنل دسترسی سقفی

نصب سقف همان مراحل اولیه پانل های دیواری را دنبال می کند، اما چالش های منحصر به فردی را ایجاد می کند: گرانش علیه شما عمل می کند، و پانل باید وزن خود را به طور قابل اعتماد در طول دهه ها تحمل کند.

• همیشه از مکانیزم توقف لولا استفاده کنید روی پانل های سقفی تا درب بیش از 90 درجه باز نشود و لولا را تحت فشار قرار ندهد.
• برای پانل های بزرگتر از 16×16 اینچ در سقف، از یک قاب فولادی برای استفاده در سقف استفاده کنید - قاب های پلاستیکی مناسب نیستند.
• یک مهره پیوسته از درزگیر صوتی را بین قاب پانل و دیوار خشک سقف برای پانل‌ها در مجموعه‌های دارای رتبه صدا نصب کنید.
• برای پانل های بزرگتر از 14×14 اینچ از دو نفر استفاده کنید - یکی برای نگه داشتن، یکی برای بستن.
• برای دریچه های دسترسی اتاق زیر شیروانی، IRC به حداقل نیاز دارد ارزش عایق R-30 بالای دریچه در مناطق آب و هوایی 3 و بالاتر.

نگهداری و مراقبت طولانی مدت

یک پانل دسترسی دیوار خشک که به درستی نصب شده باشد به حداقل تعمیر و نگهداری نیاز دارد، اما یک بررسی سریع سالانه از تبدیل شدن مسائل کوچک به مشکلات گران جلوگیری می کند.

• سالانه پین‌های لولا و مکانیسم‌های قفل را بازرسی کنید. اگر لولاها سفت شدند، یک قطره روغن ماشین بریزید.
• مهر و موم محیطی پانل های عایق و دارای درجه آتش را برای ترک یا از دست دادن فشار بررسی کنید. هر 10 سال یا در صورت تخریب مشهود، واشرهای گرم کننده یا فوم را تعویض کنید.
• پس از هر رنگ آمیزی مجدد اتاق، صفحه در را با رنگ دیوارهای اطراف مجدداً رنگ آمیزی کنید تا ظاهر همسطح حفظ شود.
• هرگز یک پانل بسته را رنگ نکنید. اگر به طور تصادفی درب به چارچوب رنگ آمیزی شده است، قبل از فشار دادن قفل، از یک چاقوی کاربردی استفاده کنید تا خط رنگ را مشخص کنید.
• پس از انجام هرگونه کار لوله کشی یا برقی در پشت پانل، قبل از اینکه کار را کامل کنید، اطمینان حاصل کنید که درب همچنان همسطح بسته می شود و قفل تمیز می شود.

مرجع سریع: انتخاب نوع پنل بر اساس برنامه
